最近学习欲望上来了, 开始研究嘉立创 EDA 了, 准备做个电池充放一体保护板, 依旧 3.7V

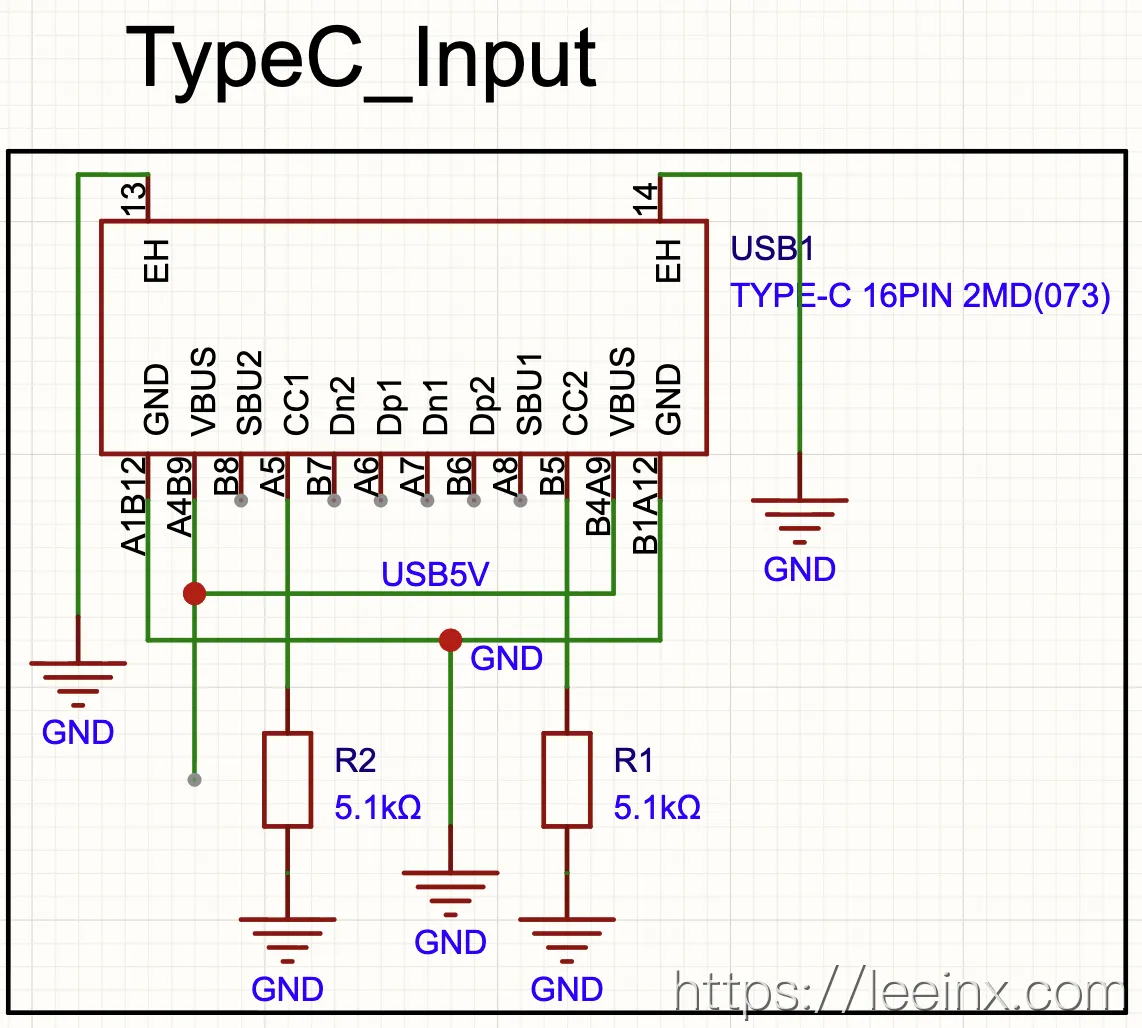

先搞定输入的问题, 当然要拿TypeC充电了, 模块设计如下

顶上的 EH(13, 14)是外壳接地, 下面的 GND 同样也接地, 中间的四个Dx我们不管, 因为只是充电不传输数据, CC用来让充电器识别我们是不是负载, 因为我们是用电设备, 所以需要配置一个 5.1ko 的下拉电阻, 这样上游就能检测到下拉, 来确定这是个用电器
VBUS 作为供电输入, 我们合成一路(我们默认全为正极, GND 为负极), 接入USB5V网络即可
