TPS61031

GND

老生常谈, 其实和 24075 一样, 有 EP GND PGND 需要接地, EP 和 24075 一样, PGND 是大电流功率地, 我们直接全部拉到地就行了

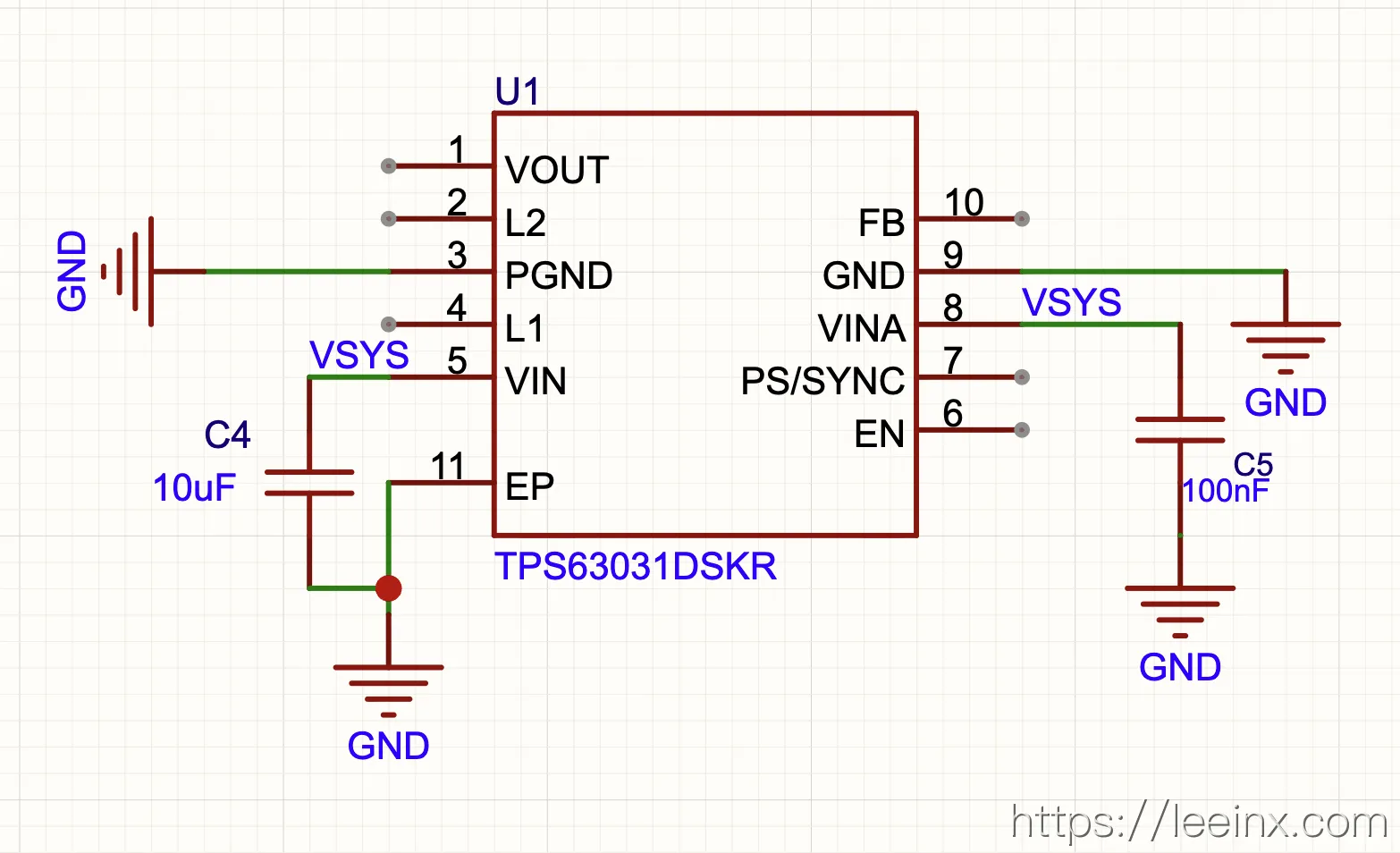

Vin VinA

前者是主功率输入, 后者是控制部分的供电, 和前面一样, 使用一个 10uf 的去耦电容并入 VSYS 再接入这两个脚即可, 但VinA要求额外一个0.1uf的电容接入

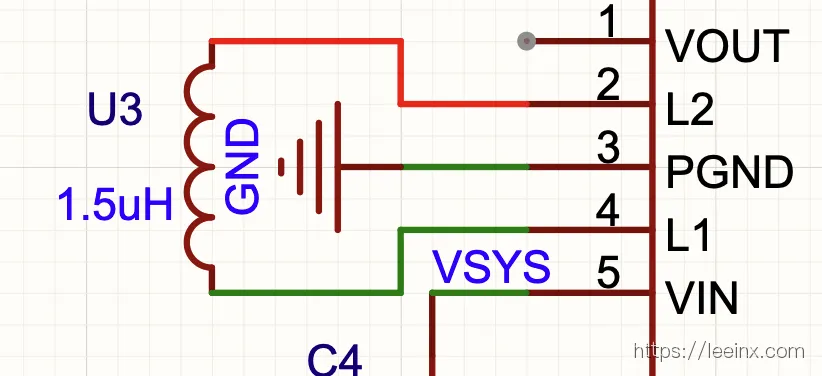

L1 L2

根据手册的要求, 我们需要在 L1 L2 两个脚之间串联一个1.5uH的电感, 来让电压变得稳定

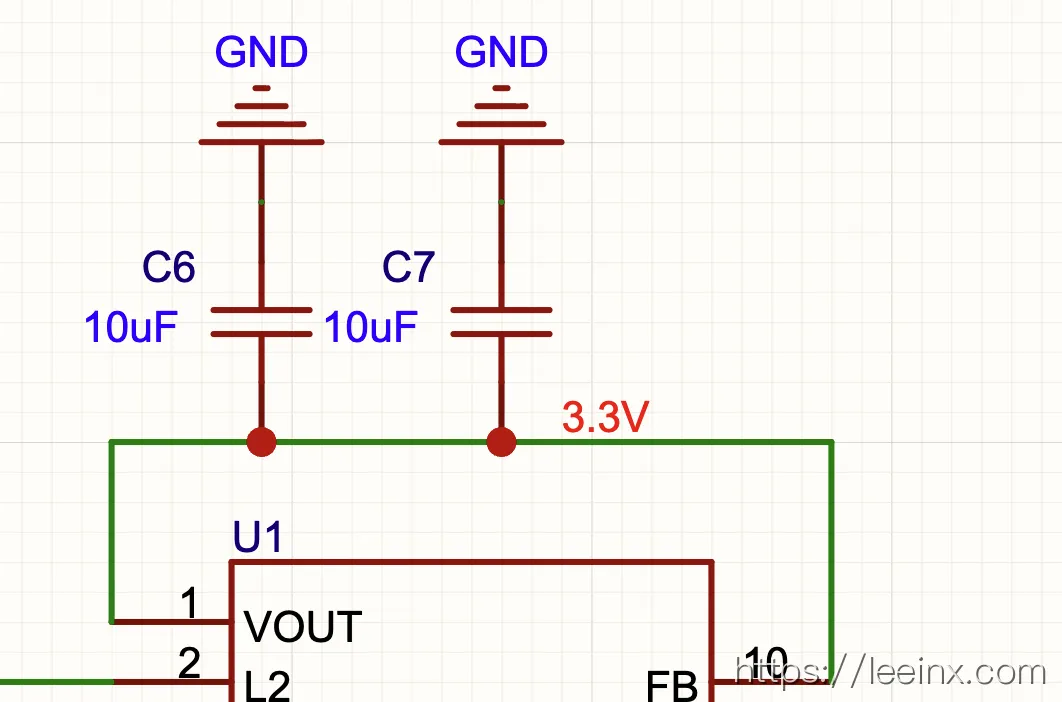

FB VOUT

FB作为反馈脚, 需要VOUT的信号来确保电压达到目的电压, 所以我们直接把这部分连起来, 命名网络即为3.3V, 当然 还要在 VOUT上根据手册要求, 加两个 10uF 的去耦电容

EN

EN使能脚, 我们现在不需要管理开关, 希望他默认持续存在, 那就直接接入 VSYS 拉高电平让他工作就好了

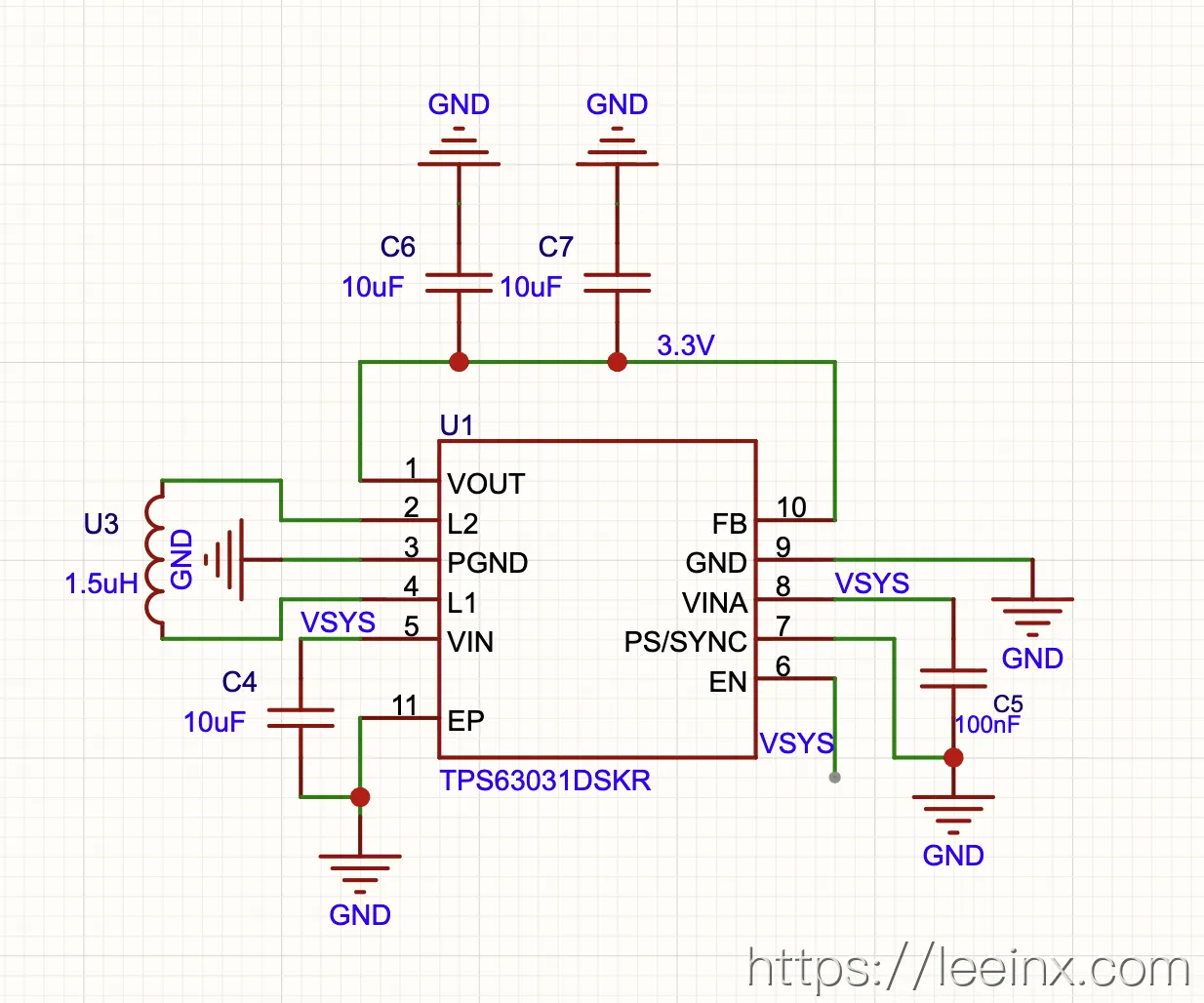

PS/SYNC

Power Save, 如果接地即为启用, 轻载效率更好, 适合电池供电, 这也是手册里推荐的, 高电平纹波噪声更好看, 但是略耗电, 我们用的锂电无所谓了, 拉到 GND 就是了

TPS61023

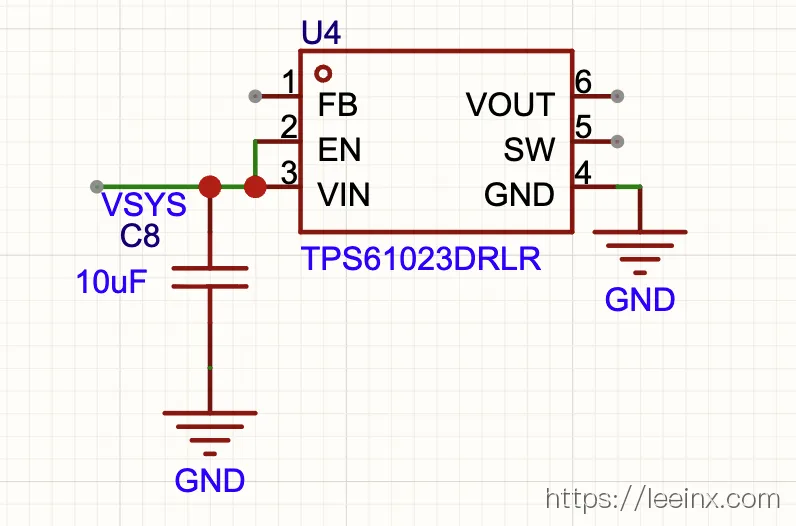

VIN EN GND

这都没啥说的, 前两个都接入 VSYS 网络, 后一个接地

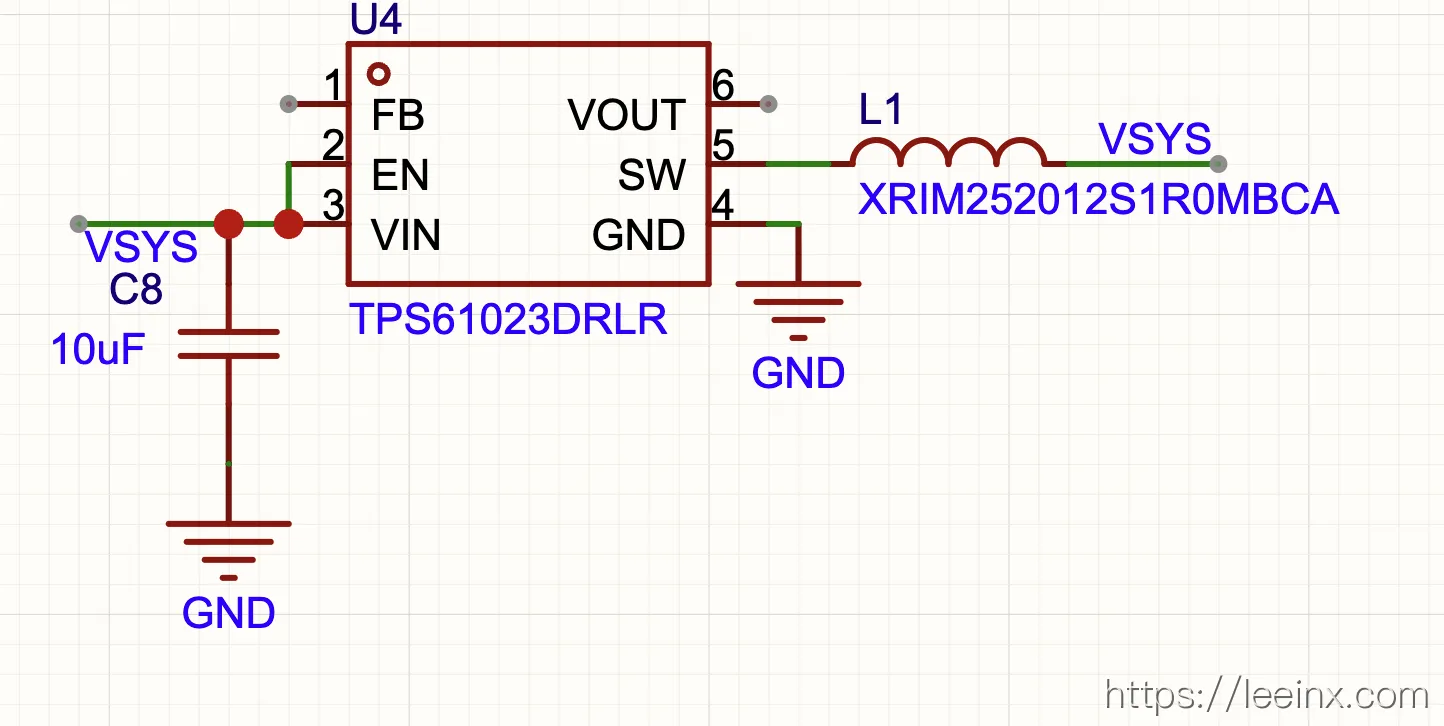

SW

开关节点, 通过给电感储能拉高电压, 手册里 5V/1.5A的典型应用给的1uH电感

VSYS ─── 1µH ─── SW(5)

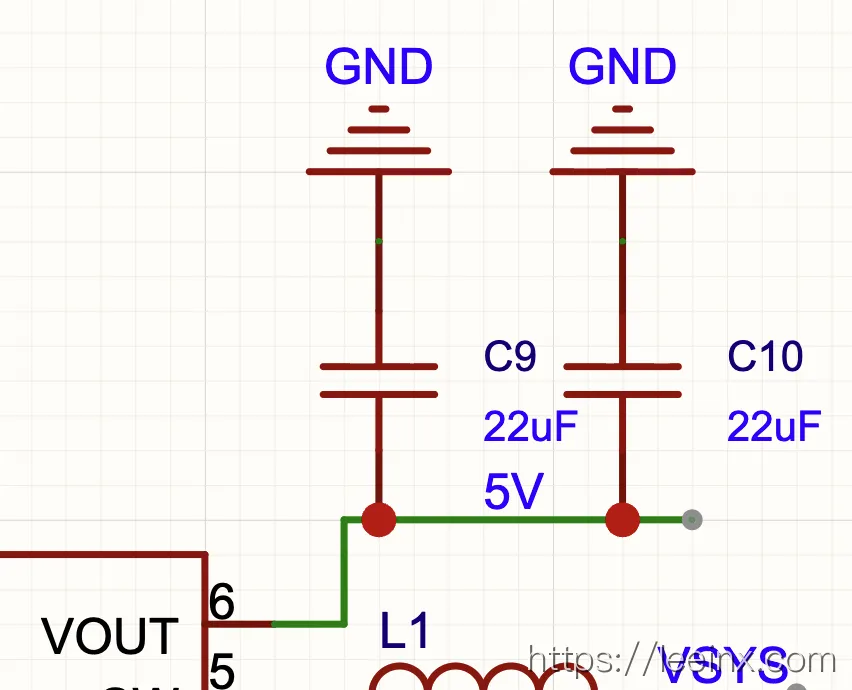

VOUT

依旧根据手册推荐, VOUT 出来后就是 5V, 用两个 22uF 并联稳定 5V 输出

最后是 FB 脚

这个 FB 和 31 的 FB 有点区别, 前者是通过直接串联 VOUT 来反馈信号的, 而 23 的不太一样

这里的 FB 需要从 VOUT 输出的 5V, 得到一个约 0.6V 的压降到脚上才能正确反馈信号
